Un capteur PMH défaillant peut transformer une voiture parfaitement fonctionnelle en véhicule imprévisible : démarrage difficile le matin, vibrations moteur au ralenti, coupure moteur après quelques kilomètres ou perte de puissance lors d’une relance. Cette petite pièce électronique, installée près du vilebrequin, transmet au calculateur une information essentielle sur la position et la vitesse de rotation du moteur. Lorsqu’elle délivre un signal incohérent, l’injection et l’allumage peuvent être commandés au mauvais moment, voire interrompus.
Ces symptômes ne suffisent toutefois pas à condamner immédiatement le capteur. Une batterie affaiblie, un démarreur usé, un faisceau oxydé, un capteur d’arbre à cames ou un défaut d’alimentation peuvent produire une panne comparable. Pour éviter un remplacement inutile, il faut relier les circonstances d’apparition, les codes enregistrés et les mesures effectuées au cours d’un véritable diagnostic véhicule. La méthode compte autant que la pièce suspectée.
Capteur PMH défaillant : rôle technique et symptômes les plus révélateurs
Une information indispensable au calculateur moteur

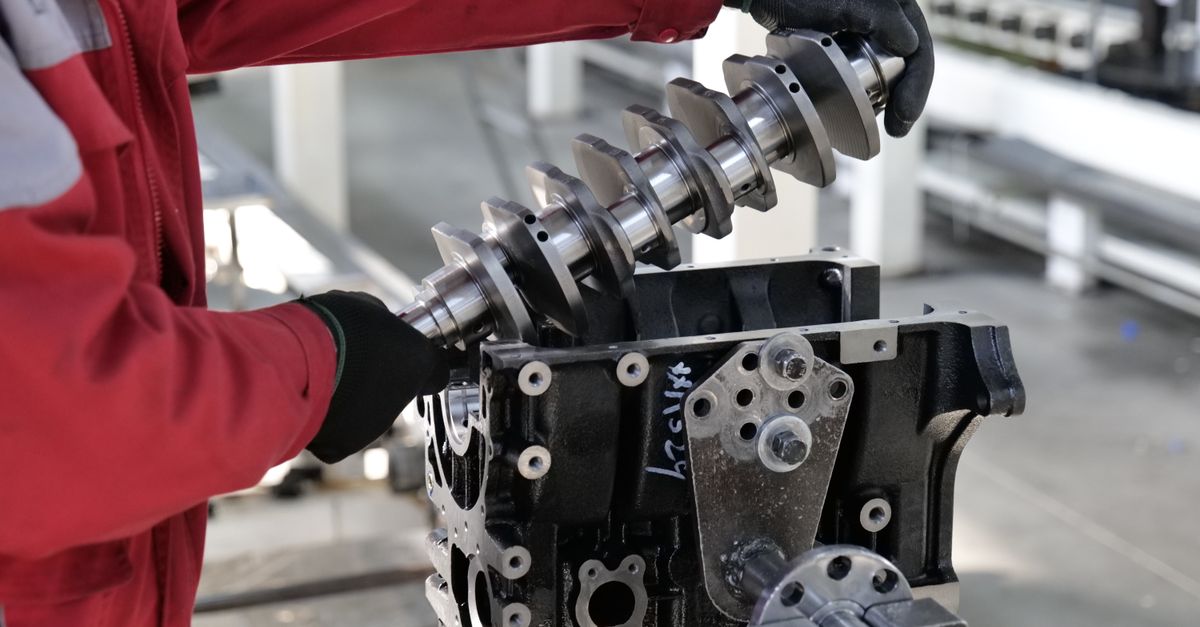

Le capteur PMH, également appelé capteur de position du vilebrequin ou capteur de régime, repère la rotation de l’arbre qui transforme le mouvement des pistons en mouvement circulaire. Il lit généralement une cible dentée montée sur le volant moteur, le vilebrequin ou une poulie. Chaque passage de dent produit une variation électrique interprétée par le calculateur, qui en déduit la vitesse de rotation et la position angulaire du moteur.
Cette donnée permet de synchroniser l’injection et l’allumage. Sur un moteur essence, le calculateur doit déclencher l’étincelle des bougies au moment précis où le mélange air-carburant est comprimé. Sur un moteur diesel, il doit commander les injecteurs avec une précision comparable. Une perte de signal peut donc empêcher le démarrage ou provoquer une combustion irrégulière.
Le terme « point mort haut » désigne la position de référence atteinte par un piston au sommet de sa course. Il ne signifie pas que le composant est placé au même endroit sur toutes les automobiles. Sur certains moteurs, il se trouve près de la boîte de vitesses ; sur d’autres, vers la poulie de vilebrequin. La documentation technique du véhicule reste indispensable avant toute intervention.
Les signes qui doivent attirer l’attention
Le symptôme le plus spectaculaire est souvent l’impossibilité de démarrer. Le démarreur entraîne le moteur, mais celui-ci ne se lance pas, comme si le calculateur ne recevait aucune indication sur le régime de rotation. Dans certains cas, le lancement paraît normal et le moteur démarre après plusieurs secondes ; dans d’autres, il faut attendre quelques minutes avant que le véhicule accepte de repartir.
Un démarrage difficile peut aussi s’accompagner d’un compte-tours qui reste parfaitement immobile pendant l’action du démarreur. Cet indice est intéressant, mais il n’est pas universel : la stratégie d’affichage varie selon les constructeurs et les architectures électroniques. Il doit donc être confronté à la tension de batterie, à la vitesse de lancement et aux défauts mémorisés.
Le moteur peut également caler à chaud, présenter un ralenti instable ou subir des à-coups à l’accélération. Une voiture sportive, comme la Porsche fictive de Marc, révèle parfois le problème lors d’une sortie de virage : le régime monte de manière irrégulière, la réponse de l’accélérateur devient saccadée, puis le moteur retrouve son fonctionnement après refroidissement. Cette évolution intermittente constitue une piste forte, pas une preuve définitive.
Le témoin moteur n’est pas une condition obligatoire
Un témoin moteur orange peut s’allumer lorsque le calculateur détecte une absence ou une incohérence du signal. Des codes relatifs au régime ou à la position du vilebrequin, tels que P0335 ou P0336 selon les véhicules, peuvent alors être enregistrés. Toutefois, un défaut fugitif peut ne pas déclencher immédiatement de voyant, notamment si le signal revient avant la fin du cycle de contrôle.
À l’inverse, la présence d’un code ne signifie pas automatiquement que le capteur est hors service. Un connecteur mal verrouillé, une cible endommagée ou un fil coupé peuvent générer la même alerte. Le symptôme le plus pertinent est donc celui qui se reproduit dans des conditions précises et qui concorde avec une mesure électrique cohérente.
Insight essentiel : les symptômes orientent la recherche, mais seule la cohérence entre le signal, le câblage et les paramètres moteur permet d’identifier une véritable défaillance.
Pourquoi un capteur PMH tombe en panne à chaud ou de façon intermittente
L’influence de la température sur les composants électroniques
Une panne intermittente est particulièrement déroutante pour le conducteur. La voiture démarre parfaitement le matin, circule pendant une demi-heure, puis refuse de repartir après un arrêt à la station-service. Une fois refroidie, elle fonctionne de nouveau comme si rien ne s’était produit. Ce scénario est fréquent lorsque la chaleur modifie les caractéristiques internes du capteur ou d’une connexion.
Les capteurs à effet Hall intègrent une électronique sensible aux variations de tension et de température. Les capteurs inductifs, eux, produisent un signal alternatif dont l’amplitude dépend notamment de la vitesse de rotation et de l’écart avec la cible. Une résistance interne qui se dégrade à chaud peut faire disparaître le signal au moment où le moteur en a besoin.
La chaleur ne condamne cependant pas systématiquement le composant. Un relais d’alimentation, un module d’allumage, un démarreur dont les enroulements fatiguent ou une masse moteur oxydée peuvent présenter le même comportement. C’est pourquoi un remplacement effectué uniquement parce que la panne apparaît après un trajet ne constitue pas un diagnostic rigoureux.
Les causes mécaniques et environnementales
Le capteur est installé dans une zone exposée aux vibrations moteur, aux projections d’huile, à la poussière métallique et parfois à l’humidité. Une fixation desserrée peut modifier l’écart entre l’extrémité sensible et la roue dentée. Si cet entrefer devient trop important, le signal perd en amplitude ; s’il est trop faible, le capteur risque d’être touché par la cible en rotation.
Un faisceau qui frotte contre un support métallique peut présenter une coupure interne sans défaut visible à l’arrêt. Les vibrations répétées agissent alors comme un interrupteur : la continuité est rétablie lorsque le câble est immobile, puis disparaît lorsque le moteur bouge sur ses silentblocs. Sur une voiture sportive conduite avec des accélérations fréquentes, cette sollicitation peut s’intensifier.
Des particules métalliques collées à un capteur magnétique peuvent aussi perturber la lecture. Cette situation mérite une inspection, mais nettoyer la pièce ne répare pas une bobine coupée ou une électronique endommagée. Il faut également vérifier la présence d’une fuite d’huile, car un joint défectueux peut contaminer le connecteur et accélérer l’oxydation des broches.
La méthode d’observation qui facilite le diagnostic
Marc a commencé par noter l’heure, la température extérieure, la durée du trajet et le délai nécessaire avant chaque redémarrage. Il a constaté que la panne apparaissait après vingt-cinq minutes, uniquement moteur chaud, tandis que le démarreur tournait toujours à vitesse normale. Cette chronologie a permis au technicien de reproduire le défaut au lieu de remplacer immédiatement la batterie.
Le conducteur doit relever si le moteur cale brutalement ou s’il perd d’abord de la puissance. Une coupure nette suggère une interruption de commande ou d’alimentation ; des ratés progressifs peuvent aussi orienter vers l’allumage, le carburant ou l’injection. Il faut noter les vibrations, le comportement du ralenti, les bruits inhabituels et l’état du témoin moteur.
Multiplier les tentatives de démarrage n’est pas une bonne stratégie. Chaque essai sollicite la batterie et le démarreur, ce qui peut créer une seconde panne et brouiller l’analyse. Une panne intermittente devient beaucoup plus facile à résoudre lorsque ses conditions d’apparition sont décrites avec précision.
Diagnostic véhicule : différencier le capteur PMH d’une autre panne
Pourquoi un code défaut ne suffit pas
Un lecteur OBD peut afficher un code associé au vilebrequin, mais ce résultat doit être interprété dans son contexte. Le calculateur surveille la plausibilité du signal, sa fréquence et parfois sa relation avec le capteur d’arbre à cames. Une incohérence peut donc provenir du capteur lui-même, du câblage, de la cible dentée ou d’un problème de synchronisation mécanique.
Le technicien commence généralement par interroger la mémoire des défauts et les données d’arrêt sur image. Ces informations indiquent le régime moteur, la température, la tension d’alimentation et la charge au moment de l’enregistrement. Un code apparu à 180 tr/min pendant une tentative de démarrage n’a pas la même signification qu’un défaut relevé moteur tournant à haut régime.
La tension de la batterie doit être contrôlée pendant le lancement. Une batterie faible peut faire tourner le démarreur trop lentement et provoquer une série de défauts secondaires. Elle peut également fournir une tension insuffisante au calculateur, donnant l’impression qu’un capteur est défaillant alors que le problème réside dans l’alimentation.
Contrôles du signal, du faisceau et de la cible
La procédure de mesure dépend de la technologie utilisée. Un capteur inductif se contrôle notamment par la résistance de sa bobine et par la forme de sa tension alternative pendant la rotation. Un modèle à effet Hall nécessite plutôt la vérification de son alimentation, de sa masse et de son signal de sortie, souvent observé avec un oscilloscope ou un outil de diagnostic adapté.
Une valeur trouvée sur un forum ne doit jamais être transposée automatiquement à un autre moteur. Les seuils électriques, le brochage et la forme du signal peuvent varier selon le constructeur. Une mesure réalisée entre les mauvaises bornes peut même endommager un circuit sensible ou conduire à une fausse conclusion.
Le faisceau doit être inspecté sur toute sa longueur accessible. Il faut rechercher les fils écrasés, les gaines fondues, les broches écartées et les traces d’humidité. Une manipulation douce du câblage pendant la surveillance du signal peut révéler une coupure intermittente, à condition de respecter les règles de sécurité et de ne jamais approcher les éléments en mouvement.
La cible dentée mérite la même attention. Une dent cassée, une roue déformée, un dépôt métallique important ou un jeu mécanique peuvent perturber la lecture. Sur certains moteurs, une distribution décalée produit aussi une incohérence entre vilebrequin et arbre à cames, sans que le capteur PMH soit responsable.
Les fausses pistes les plus courantes
- Batterie ou démarreur : une vitesse de lancement trop faible empêche parfois le calculateur de reconnaître correctement le régime moteur.
- Capteur d’arbre à cames : il participe à la synchronisation et peut provoquer un démarrage long, des ratés ou une perte de puissance.
- Allumage et injection : bobine, bougie, injecteur ou pompe à carburant peuvent imiter une panne de positionnement.
- Connecteur et masse moteur : l’oxydation, l’humidité ou une liaison de masse dégradée rendent le signal instable.
- Distribution mécanique : une chaîne détendue ou une courroie décalée peut créer des défauts de corrélation.
Un professionnel sérieux explique ce qui a été mesuré avant de proposer une pièce. Le bon diagnostic ne consiste pas à remplacer le composant dont le nom apparaît dans le code, mais à démontrer que son signal est absent, incohérent ou déformé.
Peut-on rouler avec les symptômes d’un capteur PMH défaillant ?
Les situations où l’arrêt devient prioritaire
Un véhicule qui cale en circulation doit être considéré comme potentiellement dangereux. Lorsque le moteur s’arrête, la direction assistée et l’assistance de freinage peuvent perdre progressivement leur efficacité selon l’architecture de la voiture et la réserve disponible. Le conducteur conserve le contrôle mécanique, mais l’effort nécessaire peut augmenter et surprendre lors d’une manœuvre urgente.
Si une coupure moteur survient, il faut maintenir une trajectoire sûre, activer les feux de détresse lorsque cela est possible et rejoindre un emplacement protégé. Une voiture immobilisée sur une voie rapide, dans un virage ou sur une bande étroite ne doit pas être redémarrée à répétition au détriment de la sécurité. L’assistance routière est préférable à un trajet poursuivi dans des conditions incertaines.
La même prudence s’impose en cas de perte de puissance marquée, de vibrations importantes ou de ratés persistants. Un fonctionnement irrégulier peut dégrader le catalyseur sur un moteur essence si du carburant imbrûlé atteint la ligne d’échappement. Sur un moteur diesel, une combustion perturbée peut également augmenter les fumées et les contraintes thermiques.
Quand un déplacement court peut être envisagé
Si la voiture démarre normalement, conserve un ralenti stable et affiche seulement un voyant fixe sans perte de puissance, un déplacement court vers un atelier peut parfois être organisé. Il doit se faire avec une marge de sécurité, en évitant l’autoroute, les longs trajets, les embouteillages et les zones où un arrêt serait difficile.
Cette possibilité ne constitue pas une autorisation générale de continuer à rouler. Un capteur peut fonctionner pendant plusieurs kilomètres, puis provoquer une coupure soudaine après une variation de température ou une vibration. Le conducteur doit donc prévenir l’atelier de la nature intermittente du problème et éviter de masquer les symptômes par un effacement des codes.
Sur une voiture sportive utilisée pour des accélérations franches, le risque est encore moins acceptable. Une perte de signal au moment d’une insertion ou d’un dépassement peut interrompre la réponse moteur précisément lorsque le conducteur compte sur la puissance disponible. L’usage réel du véhicule doit guider la décision, et non la seule capacité à redémarrer une fois.
Préparer efficacement le rendez-vous
Avant de consulter, rassemblez le kilométrage, la date de début des symptômes et les circonstances précises. Indiquez si la panne apparaît à froid, à chaud, après la pluie, sur route dégradée ou après un entretien récent. Mentionnez les réparations effectuées sur la batterie, la distribution, l’allumage ou le système d’injection.
Une courte vidéo du tableau de bord pendant une tentative de démarrage peut aider à montrer le comportement du compte-tours et des voyants. Elle doit être réalisée à l’arrêt, sans manipuler un téléphone en conduisant. Demandez ensuite un devis séparant la recherche de panne, la fourniture du capteur, la main-d’œuvre et les éventuelles opérations complémentaires.
Lors de la restitution, le résultat attendu ne se limite pas à l’extinction du témoin moteur. L’atelier doit vérifier que le signal est stable, que les défauts ne reviennent pas et que le véhicule redémarre dans les conditions initiales de la panne. Un diagnostic utile protège à la fois la sécurité du conducteur et le budget consacré à la réparation.
Remplacement du capteur PMH : précautions, contrôle et retour à la normale
Une intervention qui dépend fortement du moteur
Le remplacement peut sembler simple lorsqu’un capteur est visible depuis le compartiment moteur. Pourtant, son accès varie considérablement : certains modèles exigent la dépose d’un boîtier, d’un conduit d’air ou d’une protection ; d’autres nécessitent une intervention près du volant moteur ou de la boîte de vitesses. La position exacte doit être identifiée à partir de la documentation du véhicule, et non d’une photographie correspondant à une version différente.
Avant la dépose, il faut sécuriser la voiture, couper le contact et respecter les préconisations relatives à la batterie. Un capteur coincé par la corrosion peut casser dans son logement. Une fixation serrée de manière incorrecte peut modifier l’entrefer ou endommager le corps de la pièce. Le câblage doit être guidé comme à l’origine afin d’éviter un contact avec une courroie, une poulie chaude ou une partie mobile.
Le choix de la pièce compte également. Une référence compatible mécaniquement n’est pas nécessairement équivalente électriquement. Le brochage, la longueur du câble, le type de signal et la distance de lecture doivent correspondre à la configuration du moteur. Sur une automobile sportive, une pièce de qualité médiocre peut entraîner des défauts intermittents difficiles à reproduire.
Nettoyer ou remplacer : comment décider
Un nettoyage peut être pertinent si l’extrémité du composant est couverte de limaille ou si le connecteur présente une salissure légère. Il ne faut toutefois pas pulvériser un produit quelconque dans la prise, gratter les broches avec un outil métallique ou intervenir moteur en marche. Certains solvants attaquent les plastiques et les joints, tandis qu’un mauvais geste peut repousser l’humidité à l’intérieur du connecteur.
Si le signal reste absent malgré une alimentation correcte, si la résistance est hors spécification ou si l’électronique réagit à la chaleur, le remplacement devient généralement nécessaire. Le professionnel doit néanmoins confirmer que la cible et le faisceau sont sains. Installer un capteur neuf sur une roue dentée endommagée ne supprimera pas la cause initiale.
Une fois la pièce montée, les codes doivent être lus puis effacés selon la procédure appropriée, sans considérer cette opération comme une réparation. Le moteur doit être redémarré plusieurs fois, observé au ralenti et essayé dans les conditions qui déclenchaient la panne. Un défaut absent à l’arrêt peut réapparaître à chaud ou sous vibration.
Le contrôle après réparation
Après l’intervention, vérifiez le démarrage à froid puis à température normale. Surveillez la stabilité du régime, la réponse de l’accélérateur et l’absence de vibrations moteur inhabituelles. Une courte sortie permet de confirmer la régularité de la montée en régime, mais elle doit être réalisée progressivement, sans solliciter immédiatement le moteur à pleine charge.
Le compte rendu doit préciser la référence installée, les mesures effectuées et les éventuelles anomalies découvertes dans le faisceau. Conservez ces informations dans le carnet d’entretien : elles seront utiles si un défaut de synchronisation réapparaît ou si le véhicule est vendu. Un historique précis évite de repartir de zéro lors d’une prochaine recherche de panne.
Si le témoin moteur revient, si le moteur recale ou si le démarrage reste difficile, il faut retourner rapidement à l’atelier plutôt que remplacer une deuxième pièce au hasard. Le premier diagnostic peut avoir révélé un symptôme secondaire, une panne de câblage ou un problème distinct. La réparation est réellement validée lorsque le signal moteur reste fiable dans toutes les conditions d’utilisation prévues.
